​摇表测量绝缘电阻到底多少才是正常？

摇表测量绝缘电阻到底多少才是正常？

摇表测量绝缘电阻到底多少才是正常？

要看测量的是什么对象，一般来说，绝缘电阻是越大越好的。电气规范绝缘电阻的检测标准是每千伏电压绝缘电阻不低于1兆欧抄姆。1兆欧=1000000欧姆。

也就是说每1伏电压1000欧姆电阻以上为绝缘合格标准。这个标准的真正含义是保证泄漏电流不大于1mA。这个泄漏电流也就是有可能流经人体的电流。

因为1mA以内的电流是人体能够承受的。1000伏/1000000欧姆=1mA.

举例：220v火线和大地之间电压为220v，那么根据以上原则绝缘达到0.22兆欧为合格。但是为了防止测量误差，规定220V的绝缘必须达到0.5兆欧以上。这是强制规定。

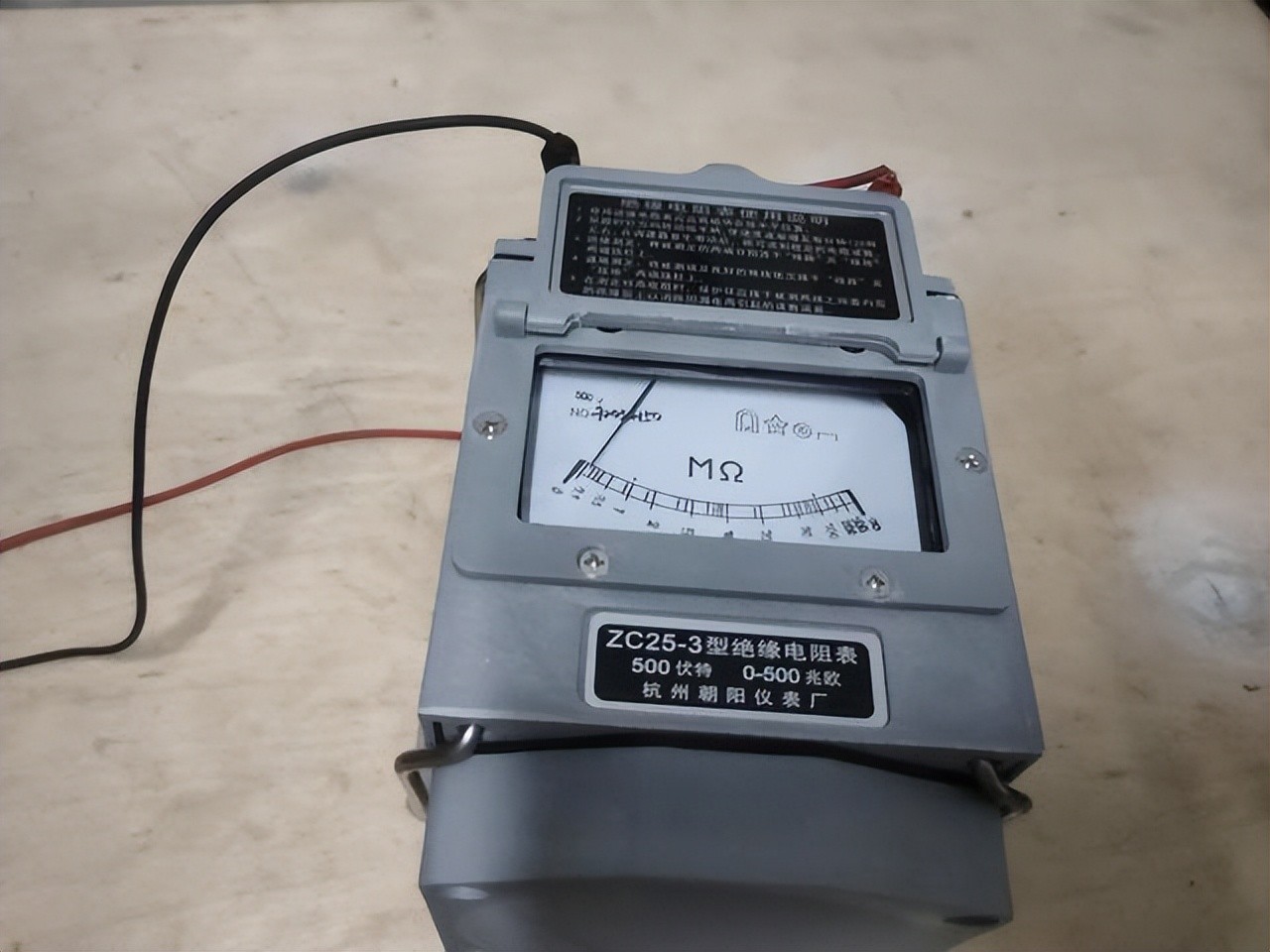

以上所说的绝缘数值都是指合格的兆欧表读数。低压设备用500v以下的摇表，高压设备用1000v以上的摇表。

摇表测量绝缘的原理是被测绝缘电阻接在“L”“E”端之间，但当被测绝缘体表面漏电严重时，必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路，就测出绝缘。

三个接线柱（即L：线路端、E：接地端、G：屏蔽端）

当用兆欧表摇测电器设备的绝缘电阻时，一定要注意“L”和“E”端不能接反，正确的接法是：“L”线端钮接被测设备导体，“E”地端钮接地的设备外壳，“G”屏蔽端接被测设备的绝缘部分。

如果将“L”和“E”接反了，流过绝缘体内及表面的漏电流经外壳汇集到地，由地经“L”流进测量线圈，使“G”失去屏蔽作用而给测量带来很大误差。

另外，因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低，当兆欧表放在地上使用时，采用正确接线方式时，“E”端对仪表外壳和外壳对地的绝缘电阻，相当于短路，不会造成误差，而当“L”与“E”接反时，“E”对地的绝缘电阻同被测绝缘电阻并联，而使测量结果偏小，给测量带来较大误差。

由此可见，要想准确地测量出电气设备等的绝缘电阻，必须对兆欧表进行正确的使用，否则，将失去了测量的准确性和可靠性。
