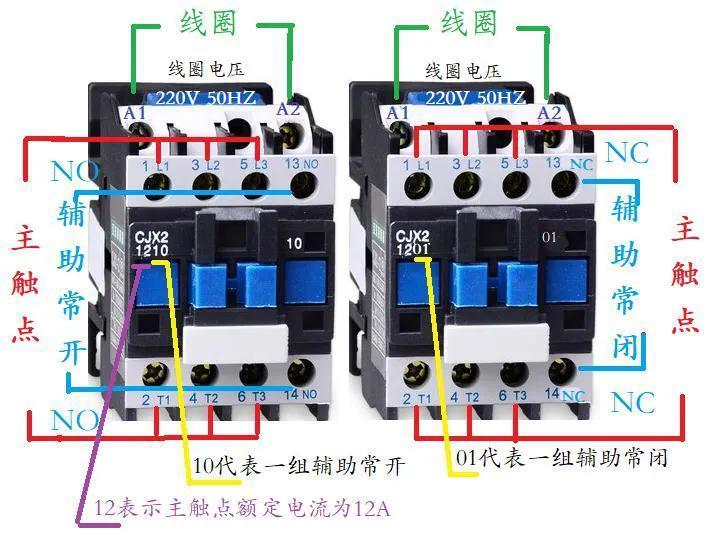

#电工交流圈##看电路图的技巧有哪些##电路图#今天跟大家谈如何看电路图，做电工，特别是做设备维修工，电路图看不懂，就没办法，我们公司设备很多，大部分机械设备都是交流接触器及其他辅助元件来控制电机，交流接触器的原理及构造大家都知道，现在我来谈一下如何看线路图。

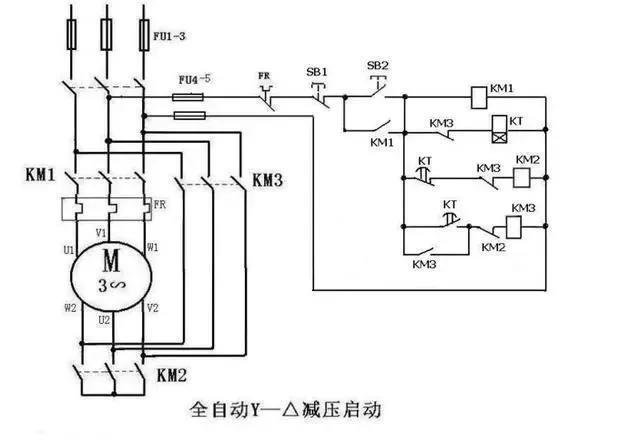

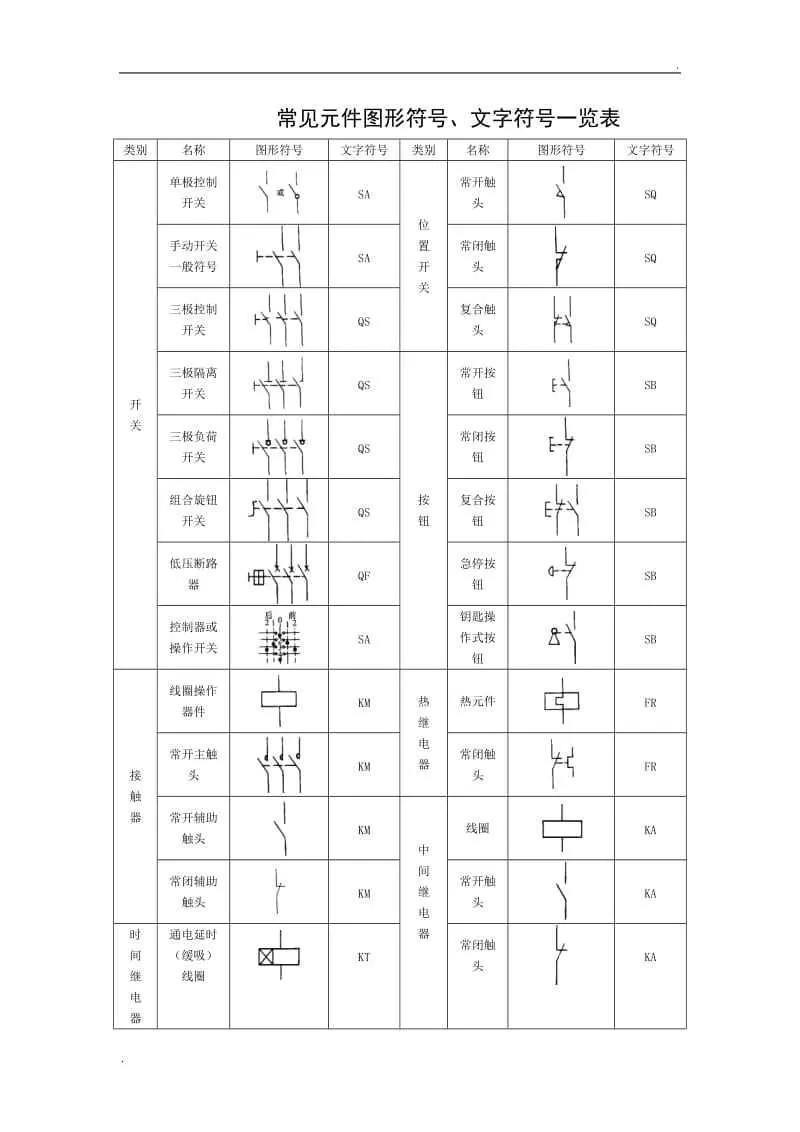

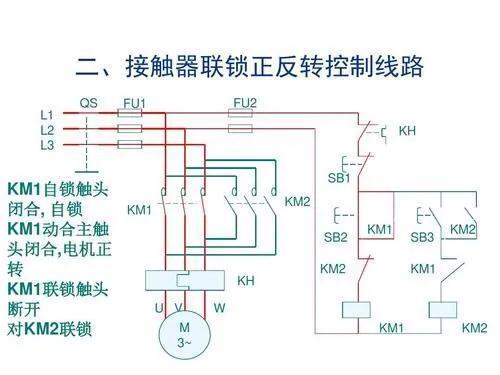

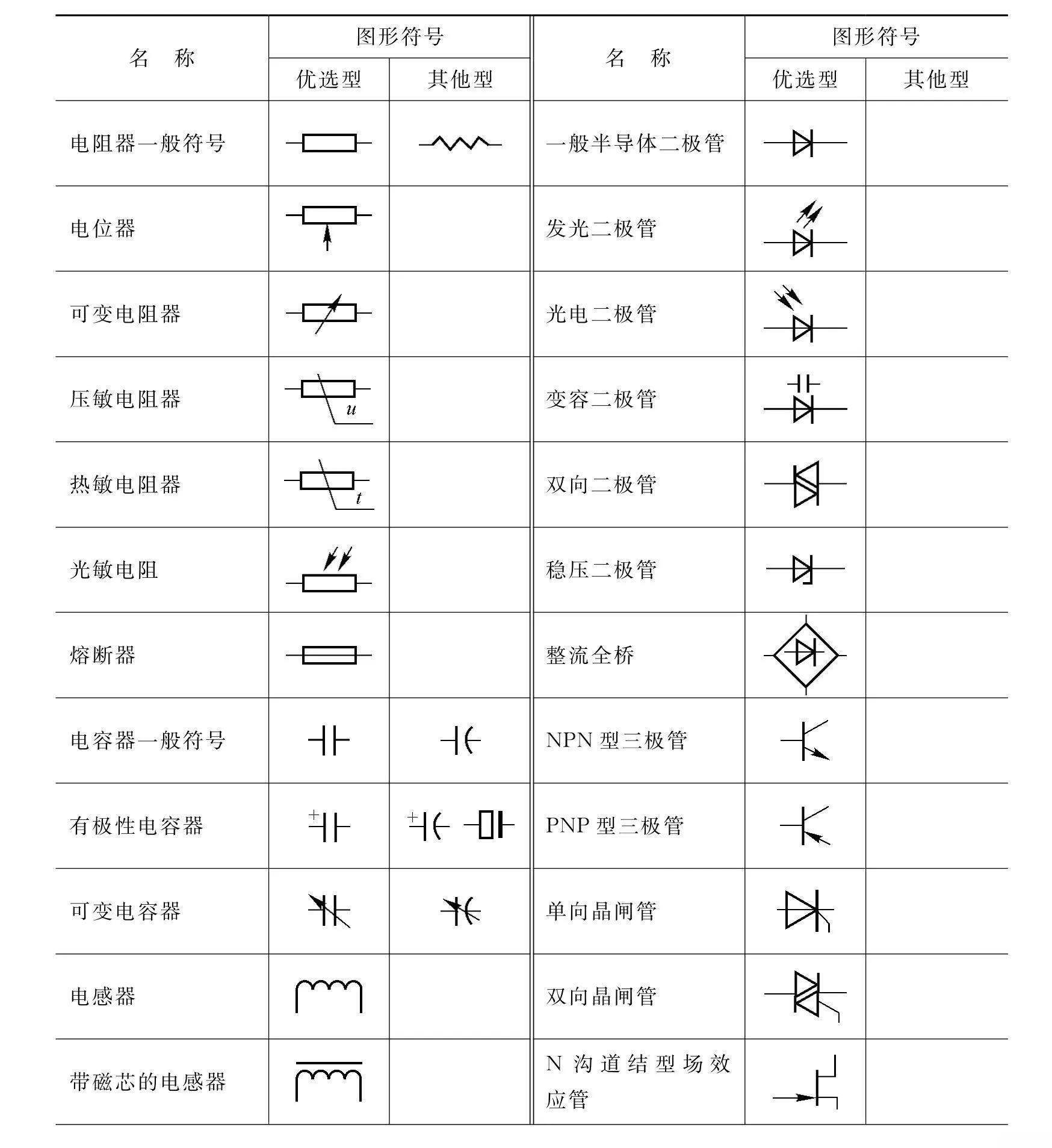

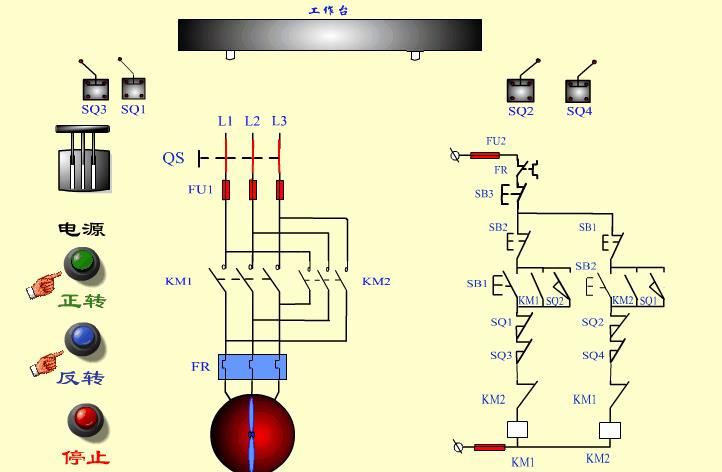

1、首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用，分清楚主电路和辅助电路，是交流回路还是直流回路。
2、主电路是电气控制线路中大电路流过的部分，包括从电源端到电机之间相连的电器元件，看主回路时要从下往上看，电源都经过那些电器元件到负载和为什么要通过这些电器元件
3、辅助电路是控制线路中很重要的电路，流过的电流较小，看辅助电路一般是自上而下，从左看到右，也就是先看主电源，再循序看各条支路，分析各条支路电器元件的工作情况及其对主回路的控制关系，注意电气与机械机构的连接关系。
-
