怎样看建筑图纸的基本知识

投影图

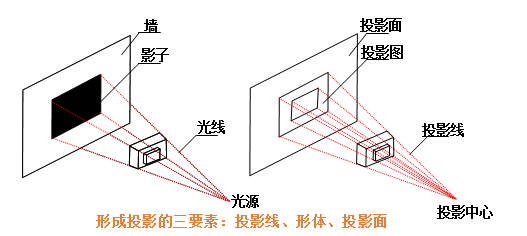

图形与人的视线关系 ：假定光线可以穿透物体（物体的面是透明的，而物体的轮廓线是不透的），并规定在影子当中，光线直接照射到的轮廓线画成实线，光线间接照射到的轮廓线画成虚线，则经过抽象后的“影子”称为投影。 图纸形成通过光线平行垂直照射物体某一面从而产生这一面的影子，也称为这一面的投影，这种投影方法也称为正投影。

什么是建筑工程施工图

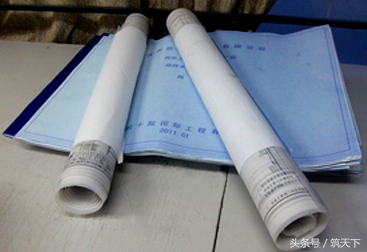

建筑工程上所用的，一种能够十分准确地表达出建筑物的外形轮廓、大小尺寸、结构构造和材料做法的图样。是房层建筑工程施工的依据，现场必须按图施工，不得随意更改。 设计院出图把图形洒成蓝色的外观，所以也称为“蓝图”

图纸规格

图纸的规格就是指图纸幅面大小的尺寸。 图纸幅面的基本尺寸规定有五种，其代号分别为A0、A1、A2、A3和A4。

建筑工程施工图的种类

1、总平面图

主要表示整个建筑基地的总体布局，具体表达新建房屋的位置、朝向以及周围环境（原有建筑、交通道路、绿化、地形）基本情况的图样。

（2）、建筑施工图(简称建施）

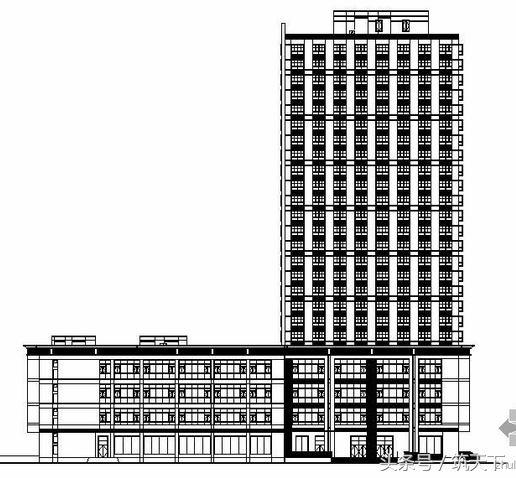

说明房屋建造的规模、尺寸、细部构造的图纸。图号区常写为“建施XX号”。建筑施工图还包括建筑平面图、立面图、剖面图以及施工详图、材料做法说明等。

（3）、结构施工图

说明一栋房屋骨架构造的类型、尺寸、使用材料的要求和构件详细的图纸。图号常写为“结施XX号”。包括有：结构平面布置图、构件详图、剖面图。

（4）、设备施工图

说明一栋房屋中卫生设备，上、下水管道，暖气管道，以及煤气或通风设备的构造情况。包括有平面图、透视图、详图等。

（5）、电气施工图

说明房屋内部电气设备、线路走向等构造。包括有平面图、系统图、详图等。

建筑工程施工图上的一些名称

一、图线

施工图中，为了表示不同的意思，并达到图形的主次分明，必须采用不同的线型和不同宽度的图线来表达。 常用分别有实线、虚线、中心线，线宽划分粗线、中粗线、细线。

二、线条的种类和用途

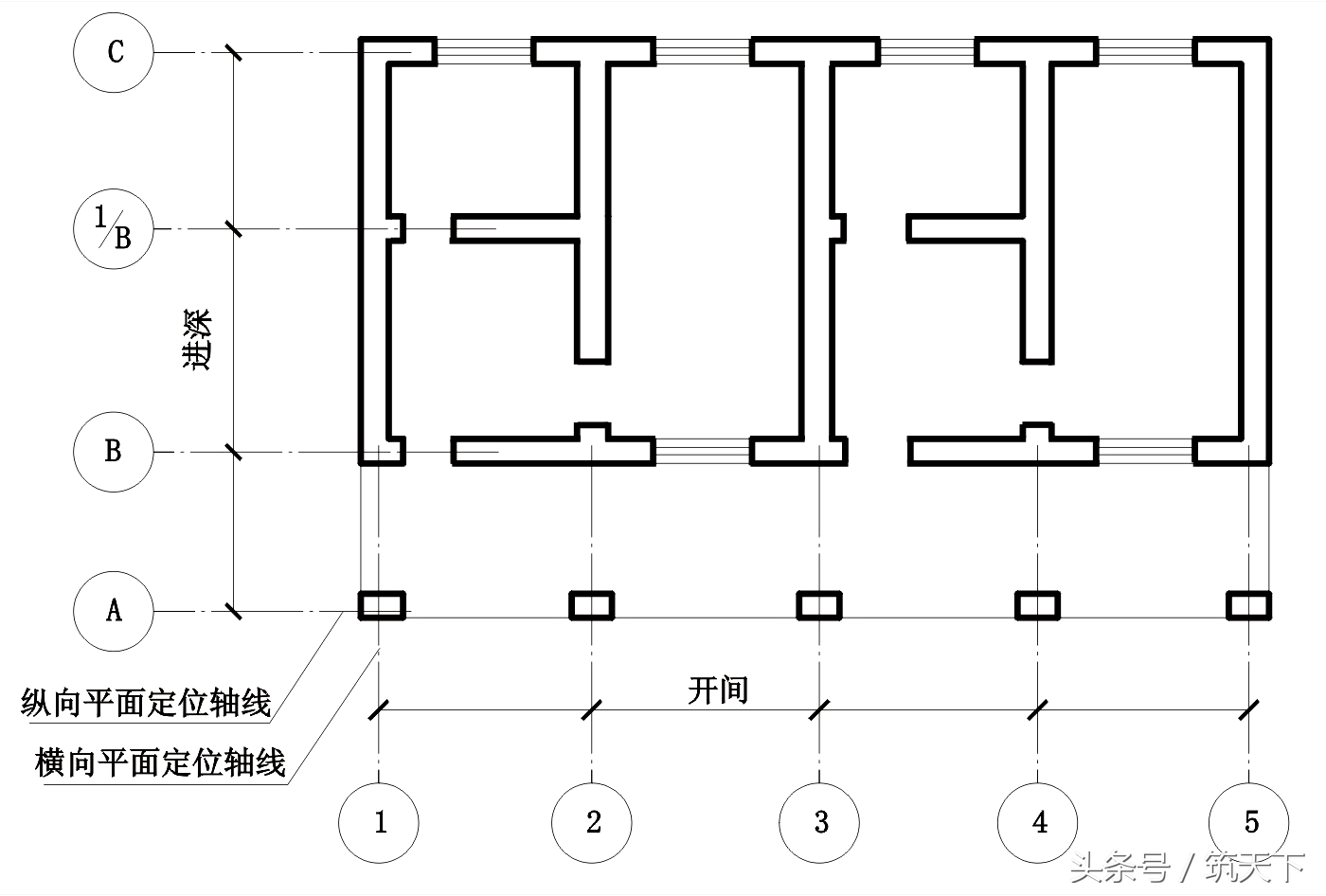

（1）定位轴线 表示建筑物的主要结构或墙体的位置。定位轴线是用来确定建筑物承重构件位置的基准线。定位轴线分为横向定位轴线和纵向定位轴线。 房屋施工图中的定位轴线是设计和施工中定位、放线的重要依据。 定位轴线圆的圆心，应在定位轴线的延长线或延长线的折线上，且圆内应注写轴线编号

定位轴线应进编号：水平方向的编号用阿拉数字、由左向右依次注写；竖直方向的编号用汉语拼音字母、由下而上注写。轴线编号中不得使用：I、O、Z。 两轴线之间的如有附加轴线、用分数表示

(2)剖面的剖切线

一般采用粗实线绘制、表示剖面的剖切位置和剖视方向。 编号根据剖视方向写于剖切线的一侧。剖面的编号采用阿拉伯数字，按顺序连接编号。被剖切的图面与剖面图不在同一张图纸上时，剖切线下要注明剖面图所在图纸的图号。

2-2 剖面图：由右向左看，数字编号 写在左侧。 3-3剖面图：由上往下看，数字编号写 下方。

(3)中心线、对称符号

用细点划线或中粗划线绘制，表示建筑物或构件、墙身的中心位置。为了省略对称部分的图面，在图上用点用划线和两条平行条，这个符号绘在图上，称为对称符号。 中心对称符号表标该线的另一边的图面与已绘出的图面，相对位置是完全相同。

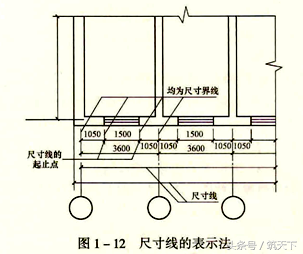

（4）尺寸线

在图上表示各部位的实际尺寸。它由尺寸界线、起止点的短斜线(或圆黑点）和尺寸线所组成。（线性标注、半径、坡度等）

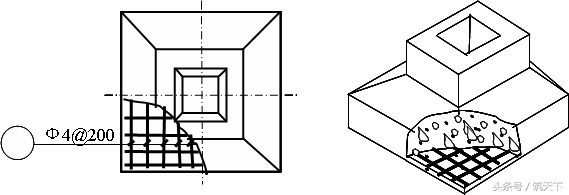

（5）引出线

用细实线绘制，用来注释图纸上某一部分的标高、尺寸、做法等的文字说明。主要是图面上的书写部位尺寸有限，而用引出线将文字引到适当部位加以注解。

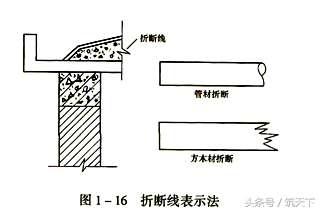

（6）折断线

一般采用细实线绘制。是绘图时为了少占图纸而把不必要的部分省略不画的。

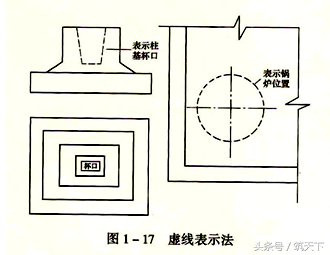

（7）虚线

①建筑物看不见的背面和内部的轮廓或界线；②设备所在位置的轮廓。

（8）波浪线

可用中粗或细实线绘制，表标构造等局构造的层次

尺寸和比例

1、图纸的尺寸：

表明建筑物构造尺寸大小。如平面图上的尺寸线所示的数字即为图面的某处的长、宽尺寸。 •图纸上除标高的高度及总平面上尺寸用米为单位标志外，其他尺寸一律用毫米作为单位。

2、图纸的比例

把实际尺寸物体按一定比例缩放在图纸上绘制出来。如在图纸上用图画尺寸为1cm的长度代表实物长度1m（也就是代表实物长度为100cm），用这种缩小的尺寸比例叫着1：100 一般比例注写在图名的右侧。

标高及其它

标高定义：是标注建筑物某一部位高度的一种尺寸形式。

标高注写以m为单位、一般注写到后三位，在总平面图上，保留到二位。

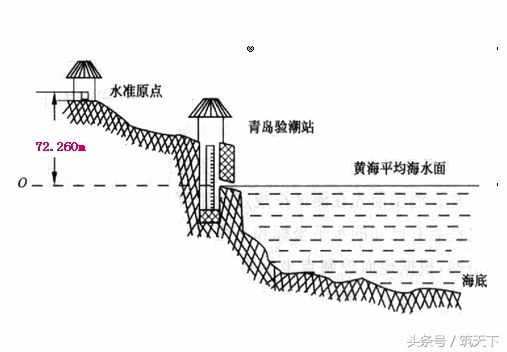

绝对标高：

以海平面高度为0点（青岛黄海海平面为基准），图纸上某处所注的绝对标高高度，就是表示该图面上某处的高度比海平面高多少。±0.000＝▼50

建筑标高

用来建筑物部位的高度，以该建筑物的首层地面高度作为0点（ ±0.000 ）

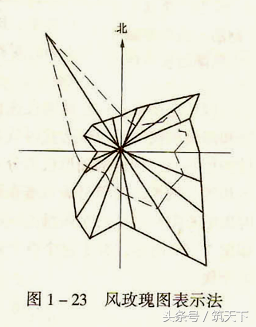

在总平面或首层平面上表示建筑物的朝向。主要在尖头处注明“北”字。

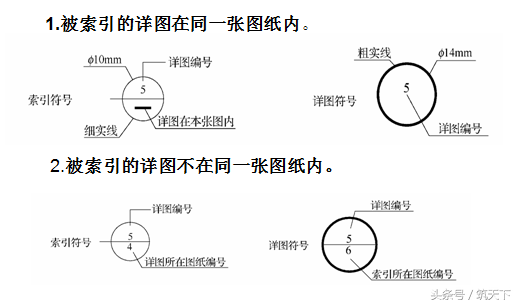

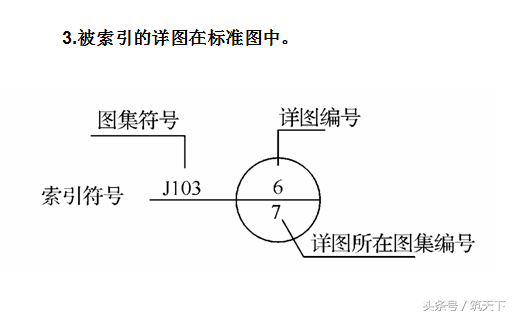

索引标志
